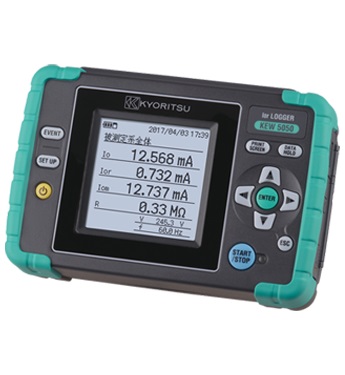

共立電気計器 Ior漏電監視ロガー KEW5050-01（8178セットモデル） KEW5050-01

品番：
KEW5050-01

Iorによる漏電探査の決定版

  • 送料無料

※KEW5050＋KEW8178のセットモデル

・最大4系統を同時測定、ロギング
・様々な結線方式に対応(単相2線、単相3線、三相3線、三相4線)
・高調波の影響を受けない高精度なIor測定を実現
・業界最速の200ミリ秒でIorのロギングが可能
・軽量・背面マグネット付だから本体をそのまま取り付け可能
・通常の漏れ電流、負荷電流ロガーとしても利用可能

●JAN：4560187066665

測定範囲

結線方式 単相2線、単相3線、三相3線、三相4線
測定演算項目 対地抵抗成分漏洩電流（Ior）, 漏洩電流（Io）, 漏洩電流実効値（Iom）, 基準電圧（V）,
基準電圧実効値（Vm）, 絶縁抵抗値（R）, 周波数（Hz）, 位相角（θ）
その他の機能 デジタル出力機能, プリントスクリーン, バックライト, データホールド
入力数 電流4ch 電圧1ch
記録間隔 200/400m秒/1/5/15/30秒/1/5/15/30/60/120分
※200m秒を超える記録間隔では、その間の最大・最小・平均・瞬時値を記録

対地抵抗成分漏洩電流（Ior）

電流レンジ 10.000/100.00/1000.0mA/10.000A/AUTO
確度 ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度＋位相確度による誤差
※クランプセンサ振幅確度＝センサ確度のrdg部のみの確度
　位相確度による誤差＝漏洩電流Ioの測定値±2.0%rdg
有効入力範囲 各レンジの1～110%（rms）及び各レンジの200%（peak）
表示範囲 各レンジの0.15～130%（0.15%未満は0表示、130%を超えた場合はOL表示）

漏洩電流（Io）※電流レンジ、有効入力範囲、表示範囲は対地抵抗成分漏洩電流（Ior）に同じ

確度 ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度

漏洩電流実効値（Iom）※電流レンジ、有効入力範囲、表示範囲は対地抵抗成分漏洩電流（Ior）に同じ

確度 ±0.2%rdg±0.2%f.s.＋クランプセンサ振幅確度
測定方式 40.96ksps（24.4μs）、ギャップ無しで約200m秒ごとに実効値を算出

基準電圧（V）

レンジ 1000.0V
確度 ±0.2%rdg±0.2%f.s.（正弦波40～70Hz）
有効入力範囲 10～1000Vrms及び、2000Vpeak
表示範囲 0.9～1100.0Vrms（0.9V未満は0表示、1100Vを超えた場合はOL表示）

基準電圧電流位相差（θ）

表示範囲 0.0°～ ±180.0°（基準電圧Vの位相を0.0°とする）
確度 ±1.0°以内
正弦波40～70Hz, 基準電圧90Vrms以上, Ioレンジの10%以上の入力時

一般仕様

周波数 40～70Hz
表示/LCD表示更新 160×160ドット モノクロ液晶 / 0.5秒
メモリカード SDカード（2GB）※標準付属
パソコン通信 USB Ver2.0
適合規格 IEC61010-1 CAT IV 300V,CATIII 600V 汚染度2
IEC61010-2-030, IEC61010-031, IEC61326
確度保証温湿度範囲 23±5 ℃ 相対湿度45～85%（結露しないこと）
使用温湿度範囲 -10～50℃ 相対湿度85%以下（結露しないこと）
保存温湿度範囲 -20～60℃ 相対湿度85%以下（結露しないこと）
外部電源 AC100～240V（50/60Hz） 7VAmax
使用電池 単３形アルカリ乾電池（LR6）×6 （連続使用時間:約11時間）
外形寸法/質量 165（L）×115（W）×57（D）mm/約680g（電池含む）
付属品 7273（電圧用測定コード） 3,000円（消費税別）
8262（ACアダプタ） 10,000円（消費税別）
7278（アースコード） 2,000円（消費税別）
7219（USBケーブル） 1,200円（消費税別）
8326-02（SDカード 2GB） 5,000円（消費税別）
9125（キャリングバッグ） 5,800円（消費税別）
取扱説明書、識別マーカー
インストールマニュアル、単３形アルカリ乾電池（LR6）×6
KEW Windows for KEW 5050（ソフトウェア）
オプション 8177（Ior リークセンサ 10A type φ40mm）
8178（Ior リークセンサ 10A type φ68mm）
8329（電源供給アダプタ）

商品の詳細はメーカーサイトにてご確認下さい。

●納期
・メーカー在庫切れの場合、お時間をいただく場合がございます。
・長期欠品、廃盤商品の場合、キャンセルさせて頂くことがございます

購入数 価格(税込) 190,380 円
定価(税込)：242,000円 1903pt
